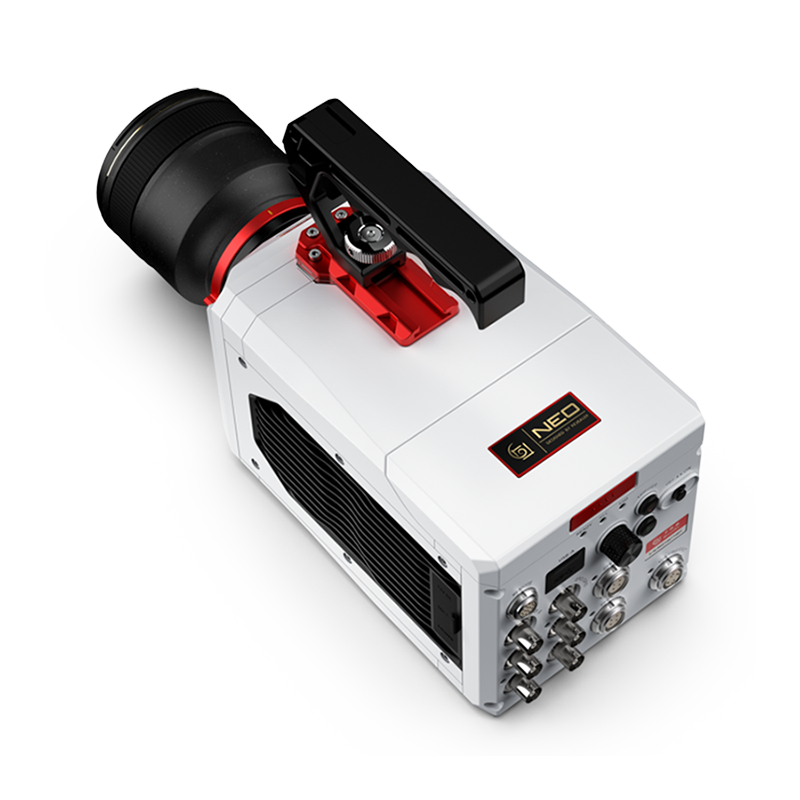

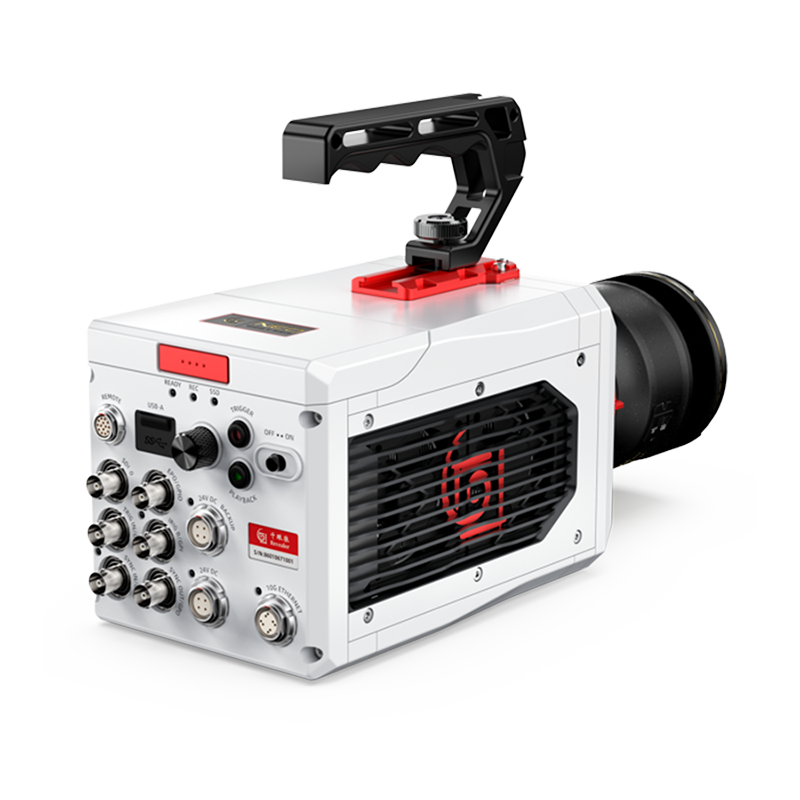

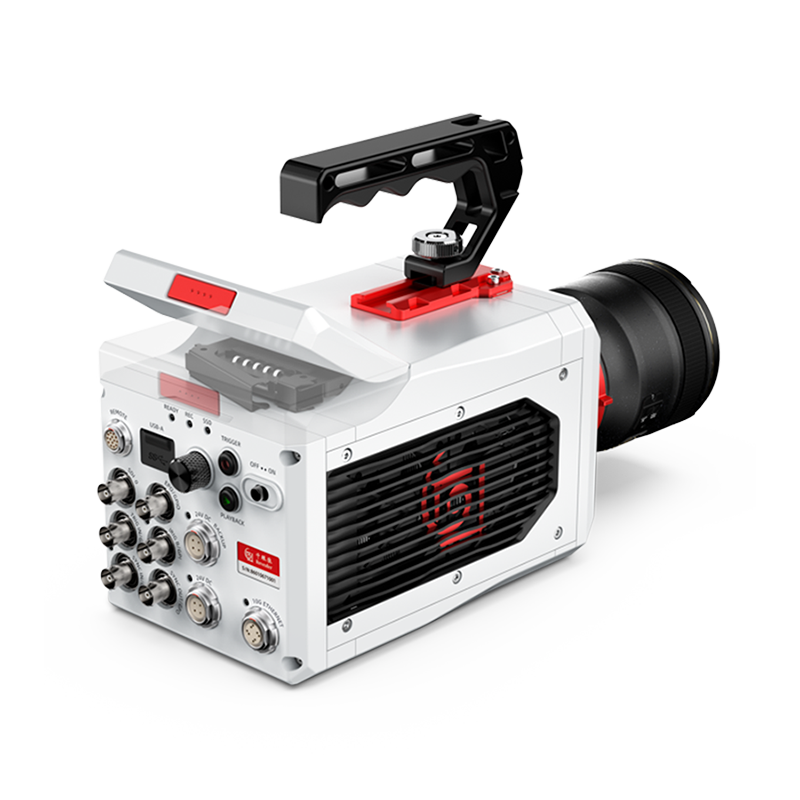

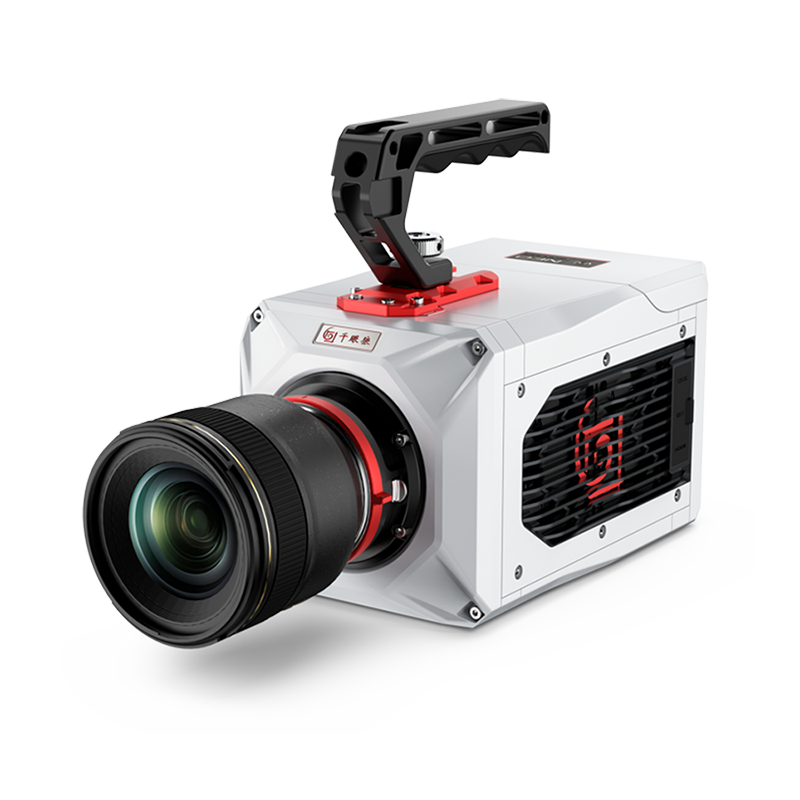

Ultra-Highspeed NEO-Serie
Die hochempfindliche Ultra-Highspeed-Kamera verwendet einen BSI-Sensor der neuen Generation. Er verbessert die Effizienz der Erfassung einfallender Photonen und ermöglicht eine transiente Bildaufnahme mit kurzer Belichtungszeit. Die NEO-Serie wird in den Bereichen Hyperschallgasdynamik, Hochgeschwindigkeitsstöße und Vibrationen sowie Blasendynamik eingesetzt.
| NEO 16 | 1280 x 1024 bei 16.000 fps bis zu maximal 570.000 fps |
| NEO 20 | 1280 x 1024 bei 20.000 fps bis zu maximal 645.000 fps |
| NEO 25 | 1280 x 1024 bei 25.000 fps bis zu maximal 1.000.000 fps |
Spezifikationen
Auflösung -FPS-Zeit
Konnektivität
Speicher
Eigenschaften
| | NEO 25M/C | NEO 20M/C | NEO 16M/C |
|---|---|---|---|
| Sensor | BSI CMOS | BSI CMOS | BSI CMOS |
| Auflösung | 1280 × 1024 | 1280 × 1024 | 1280 × 1024 |
| Bildrate | 25.000 fps | 20.000 fps | 16.000 fps |
| Shutter | Global shutter | Global shutter | Global shutter |
| Min. Belichtungszeit | 150 ns | 150 ns | 150 ns |
| PIV | 250 ns | 250 ns | 250 ns |
| AE | | | |
| EDR | | |
| | NEO 25M/C (320GB) | | NEO 20M/C (320GB) | | NEO 16M/C (320GB) | |
|---|---|---|---|---|---|---|
| Auflösung | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit |
| 1280 × 1024 | 25.000 | 6.39 | 20.000 | 8.49 | 16.000 | 11.11 |
| 1280 × 896 | 29.000 | 6.26 | 23.000 | 8.42 | 18.000 | 11.32 |
| 1280 × 720 | 35.000 | 6.31 | 28.000 | 8.32 | 22.000 | 11.56 |
| 1280 × 640 | 40.000 | 6.39 | 32.000 | 8.36 | 25.000 | 11.42 |
| 1280 × 256 | 96.000 | 6.74 | 78.000 | 8.75 | 62.000 | 11.53 |
| 1280 × 16 | 1.000.000 | 11.42 | 645.000 | 18.81 | 57.000 | 24.55 |

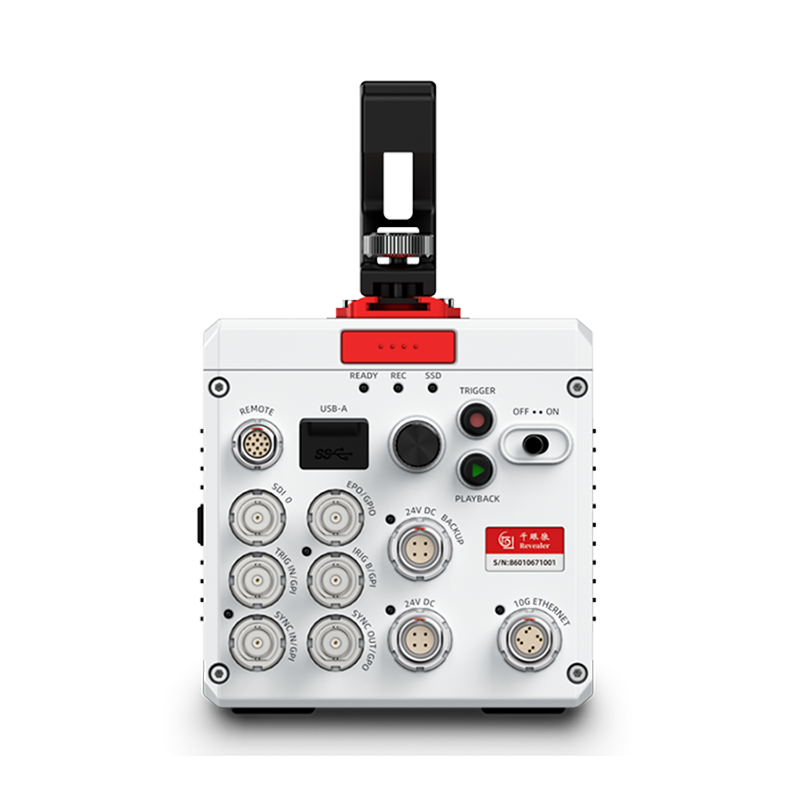

| | NEO 25M/C | NEO 20M/C | NEO 16M/C |
|---|---|---|---|
| Aufnahme Button | | | |
| Kamerasteuerung | 10Gb Ethernet | 10Gb Ethernet | 10Gb Ethernet |
| Videoanschluss | SDI/HDMI | SDI/HDMI | SDI/HDMI |
| Sync Eingang | 3.3/5V TTL | 3.3/5V TTL | 3.3/5V TTL |
| Sync Ausgang | 5V TTL | 5V TTL | 5V TTL |
| Timing | DC IRIG B in | DC IRIG B in | DC IRIG B in |
| Steuerung | Reserve RS422 | Reserve RS422 | Reserve RS422 |
| Trigger Eingang | Pulse Trigger Signal | Pulse Trigger Signal | Pulse Trigger Signal |
| I/O | 1 Ausgang reserviert für Anpassung | 1 Ausgang reserviert für Anpassung | 1 Ausgang reserviert für Anpassung |
| | NEO 25M/C | NEO 20M/C | NEO 16M/C |
|---|---|---|---|
| RAM | 320 GB | 320 GB | 320 GB |
| | NEO 25C/M | NEO 20C/M | NEO 16C/M |
|---|---|---|---|
| Objektivanschluss | EF Mount Standard (F und C Mount optional) | EF Mount Standard (F und C Mount optional) | EF Mount Standard (F und C Mount optional) |
| Abmessungen (BxHxT) | 125 x 125 x 210 mm | 125 x 125 x 210 mm | 125 x 125 x 210 mm |
| Gewicht | 4500 g | 4500 g | 4500 g |
| Befestigungen | Unten (1/4 Zoll Gewinde) | Unten (1/4 Zoll Gewinde) | Unten (1/4 Zoll Gewinde) |
| Kühlung | Lüfter | Lüfter | Lüfter |
| Stromversorgung | 24 V DC | 24 V DC | 24 V DC |
| Stromverbrauch | 200 W | 200 W | 200 W |
| Betriebstemperatur | -10 bis +50 °C | -10 bis +50 °C | -10 bis +50 °C |
| Betriebstemperatur (optional) | -40 bis +60 °C | -40 bis +60 °C | -40 bis +60 °C |
| Luftfeuchtigkeit | 0 bis 95 % | 0 bis 95 % | 0 bis 95 % |
| Schutzklasse | IP64 | IP64 | IP64 |
| Schockbelastung | 30 Gms @ 11m Sek, 3 Achsen 60 Pulse | 30 Gms @ 11m Sek, 3 Achsen 60 Pulse | 30 Gms @ 11m Sek, 3 Achsen 60 Pulse |
| Vibration | Widerstandsfähig gegen Transportvibrationen | Widerstandsfähig gegen Transportvibrationen | Widerstandsfähig gegen Transportvibrationen |
| EMC | | |
