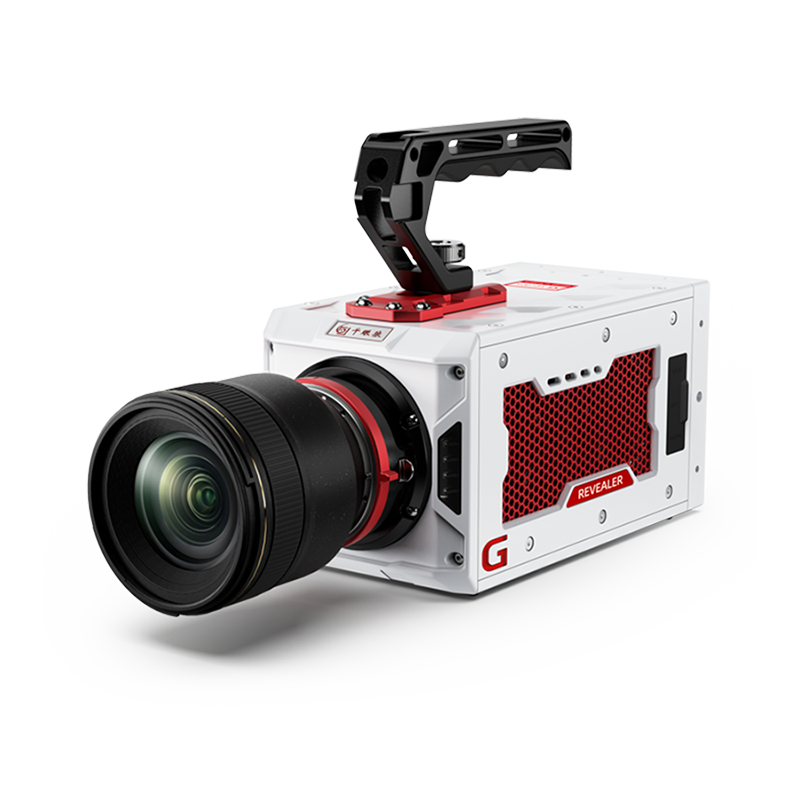

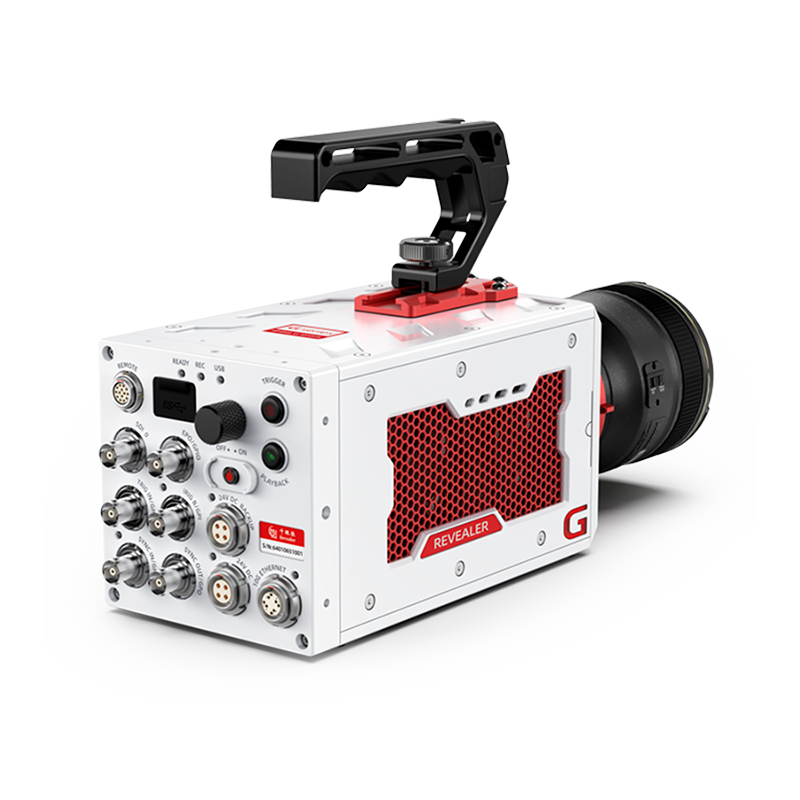

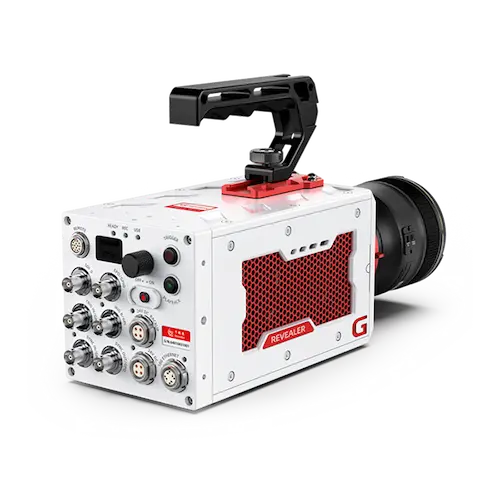

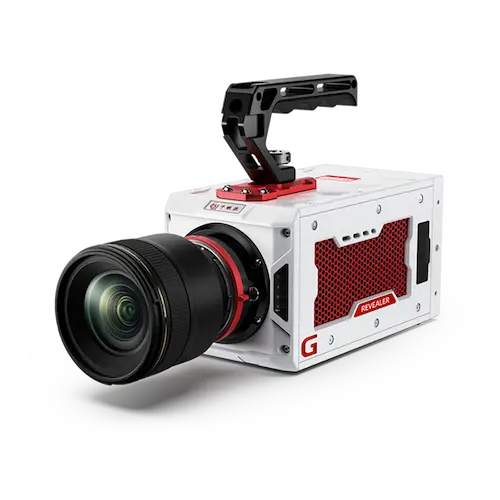

G Pro Serie – Hochauflösende Highspeed Kamera
Highspeed Kameras mit hoher Auflösung und Global Shutter für präzise Analyse- und Messaufgaben.
Bis zu 4K-Auflösung
Bis zu 5120 × 4096 Pixel für detaillierte Analyse schneller Prozesse.
Global Shutter
Verzerrungsfreie Erfassung schneller Bewegungen durch simultane Belichtung.
APS-C CMOS Sensor
Stabile Signalverarbeitung und hohe Lichtempfindlichkeit für präzise Messdaten.
Die G Pro – Serie umfasst Highspeed Kameras für Anwendungen, bei denen hohe Auflösung und präzise zeitliche Erfassung kombiniert werden müssen.
Sie eignet sich für optische Messtechnik, wissenschaftliche Analysen und industrielle Entwicklungsprozesse.
Die Kameras der G Pro – Serie basieren auf einem APS-C CMOS Sensor mit Global Shutter und sind für hochauflösende Highspeed-Aufnahmen ausgelegt.
Durch die Kombination aus hoher Pixelzahl und stabiler Bildrate lassen sich schnelle Bewegungen detailliert und reproduzierbar erfassen. Die Light-Pipe-Technologie unterstützt eine gleichmäßige Signalverarbeitung auch bei kurzen Belichtungszeiten.
Modelle der Highspeed Kamera G Pro – Serie
Die Serie umfasst mehrere Modellvarianten mit unterschiedlichen Auflösungen und Bildraten.
G520 Pro
2560 × 2016 bei 2.000 fps
Für stabile Messaufgaben mit mittlerer Bildrate
G536 Pro
2560 × 2016 bei 3.600 fps
Für dynamische Prozesse mit erhöhter Bildrate
G820 Pro
4096 × 2048 bei 2.000 fps
Für größere Messfelder und breiteres Sichtfeld
G2110 Pro
5120 × 4096 bei 1.000 fps
Für hochauflösende Analyse detailkritischer Prozesse
Technische Daten der G Pro – Serie
Spezifikationen
Auflösung -FPS-Zeit-8 Bit
Auflösung -FPS-Zeit-10 Bit
Auflösung -FPS-Zeit-12 Bit
Speicher
Eigenschaften
| | G520M/C Pro | G536M/C Pro | G820M/C Pro | G2110M/C Pro |
|---|---|---|---|---|
| Sensor | CMOS | CMOS | CMOS | CMOS |
| Bittiefe | 8/10 (M) / 12 (M) Bit | 8/10 (M) / 12 (M) Bit | 8/10 (M) / 12 (M) Bit | 8/10 (M) / 12 (M) Bit |
| Auflösung | 2560 x 2016 | 2560 x 2016 | 4096 x 2048 | 5120 x 4096 |
| Bildrate | 2.000 fps | 3.600 fps | 2.000 fps | 1.000 fps |
| Max. Bildrate | 31.700 fps | 60.000 fps | 49.100 fps | 49.100 fps |
| Min. Belichtungszeit | 1 μs | 1 μs | 1 μs | 1 μs |
| PIV | 300 ns | 300 ns | 300 ns | 300 ns |
| AE | | | |
| | G520M/C Pro | | G536M/C Pro | | G820M/C Pro | | G2110M/C Pro | |
|---|---|---|---|---|---|---|---|---|
| Auflösung | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit |
| 5120 x 4096 | - | - | - | - | - | - | 1.000 | 7.67 |
| 4096 x 2048 | - | - | - | - | 2.000 | 10.29 | 2.000 | 7.83 |
| 2560 x 2016 | 2.000 | 17.17 | 3.600 | 8.09 | - | - | - | - |
| 2560 x 1024 | 3.300 | 18.15 | 17.400 | 8.61 | 3.800 | 10.63 | 3.800 | 8.1 |
| 2560 x 512 | 7.100 | 20.08 | 13.500 | 9.63 | 7.400 | 11.27 | 7.400 | 8.61 |
| 2560 x 256 | 12.100 | 23.9 | 23.000 | 11.63 | 13.500 | 12.52 | 13.500 | 9.62 |
| 2560 x 128 | 18.700 | 31.58 | 35.400 | 15.73 | 23.000 | 15.09 | 23.000 | 11.67 |
| 2560x32 | 31.700 | 77.27 | 60.000 | 39.85 | 49.100 | 30.01 | 49.100 | 23.61 |
| | G520M/C Pro | | G536M/C Pro | | G820M/C Pro | | G2110M/C Pro | |
|---|---|---|---|---|---|---|---|---|
| Auflösung | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit |
| 5120 x 4096 | - | - | - | - | - | - | 500 | 10.93 |
| 4096 x 2048 | - | - | - | - | 990 | 14.42 | 990 | 11.13 |
| 2560 x 2016 | 1.000 | 23.56 | 1.980 | 11.44 | - | - | - | - |
| 2560 x 1024 | 1.900 | 24.75 | 3.700 | 12.08 | 1.900 | 14.83 | 1.900 | 11.46 |
| 2560 x 512 | 3.600 | 27.12 | 6.800 | 13.33 | 3.700 | 15.62 | 3.700 | 12.09 |
| 2560 x 256 | 6.200 | 31.81 | 11.700 | 15.81 | 6.800 | 17.16 | 6.800 | 13.33 |
| 2560 x 128 | 9.700 | 41.21 | 18.400 | 20.78 | 117.000 | 20.28 | 11.700 | 15.83 |
| 2560x32 | 16.800 | 97.34 | 32.000 | 50.36 | 25.700 | 38.68 | 25.700 | 30.54 |
| | G520M/C Pro | | G536M/C Pro | | G820M/C Pro | | G2110M/C Pro | |
|---|---|---|---|---|---|---|---|---|
| Auflösung | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit | Bildrate (fps) | Aufnahmezeit |
| 5120 x 4096 | - | - | - | - | - | - | 250 | 24.21 |
| 4096 x 2048 | - | - | - | - | 490 | 31.3 | 490 | 30 |
| 2560 x 2016 | 500 | 50.32 | 900 | 25.51 | - | - | - | - |
| 2560 x 1024 | 900 | 53.07 | 1.800 | 27 | 960 | 32.13 | 900 | 24.64 |
| 2560 x 512 | 1.700 | 58.61 | 3.200 | 29.91 | 1.800 | 33.64 | 1.830 | 26.51 |
| 2560 x 256 | 2.900 | 69.62 | 5.500 | 35.7 | 3.390 | 36.61 | 3.390 | 28.89 |
| 2560 x 128 | 4.480 | 91.6 | 8.500 | 47.3 | 5.870 | 42.59 | 5.870 | 33.67 |
| 2560x32 | 7.400 | 223.23 | 14.000 | 116.26 | 13.090 | 78.09 | 13.090 | 62.07 |
| | G520M/C Pro | G536M/C Pro | G820M/C Pro | G2110M/C Pro |
|---|---|---|---|---|
| RAM | 192 GB | 192 GB | 192 GB | 192 GB |
| SSD Optional | 1 TB / 2 TB / 10 TB / 20 TB | 1 TB / 2 TB / 10 TB / 20 TB | 1 TB / 2 TB / 10 TB / 20 TB | 1 TB / 2 TB / 10 TB / 20 TB |
| | G520M/C Pro | G536M/C Pro | G820M/C Pro | G2110M/C Pro |
|---|---|---|---|---|
| Objektivanschluss | EF Mount Standard (F und C Mount optional) | EF Mount Standard (F und C Mount optional) | EF Mount Standard (F und C Mount optional) | EF Mount Standard (F und C Mount optional) |
| Abmessungen (BxHxT) | 110 x 110 x 205 mm | 110 x 110 x 205 mm | 110 x 110 x 205 mm | 110 x 110 x 205 mm |
| Gewicht | 3800 g | 3800 g | 3800 g | 3800 g |
| Befestigungen | Oben, unten, links, rechts (1/4 Zoll Gewinde) | Oben, unten, links, rechts (1/4 Zoll Gewinde) | Oben, unten, links, rechts (1/4 Zoll Gewinde) | Oben, unten, links, rechts (1/4 Zoll Gewinde) |
| Kühlung | Lüfter | Lüfter | Lüfter | Lüfter |
| Stromversorgung | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| Betriebstemperatur | -10 bis +50 °C | -10 bis +50 °C | -10 bis +50 °C | -10 bis +50 °C |
| Luftfeuchtigkeit | 0 bis 95 % | 0 bis 95 % | 0 bis 95 % | 0 bis 95 % |
| Schutzklasse | IP64 | IP64 | IP64 | IP64 |
| Schockbelastung | 30 Gms @ 11m Sek | 30 Gms @ 11m Sek | 30 Gms @ 11m Sek | 30 Gms @ 11m Sek |
| Vibration | 3 Achsen 60 Pulse | 3 Achsen 60 Pulse | 3 Achsen 60 Pulse | 3 Achsen 60 Pulse |

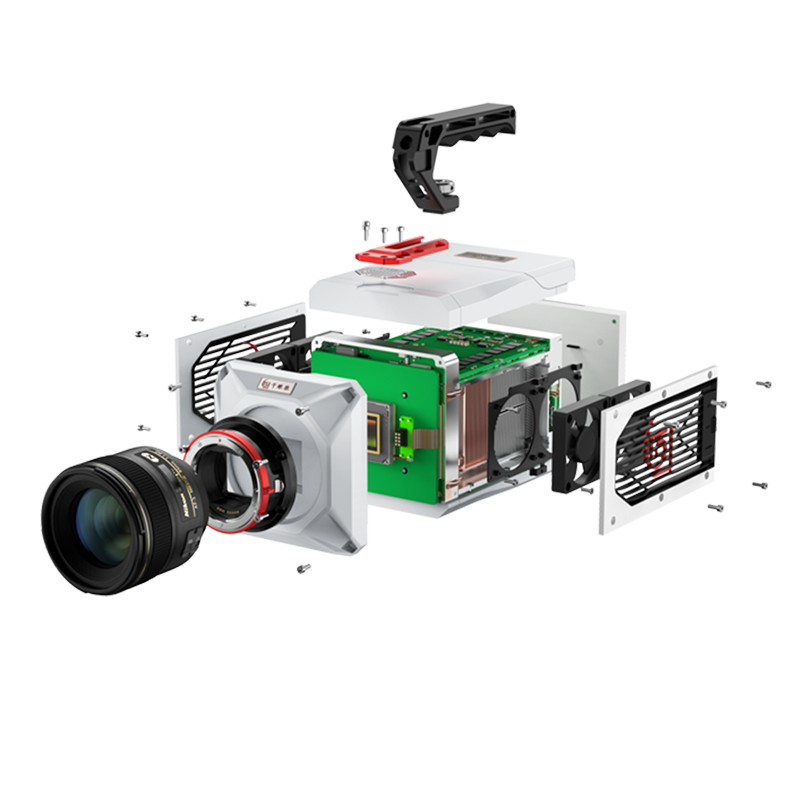

Sensortechnologie der G Pro Highspeed Kamera
Die G Pro – Serie verwendet einen hochauflösenden CMOS-Sensor im APS-C-Format mit Global Shutter zur verzerrungsfreien Erfassung schneller Prozesse.
Die integrierte Light-Pipe-Technologie optimiert die Lichtführung innerhalb der Pixelstruktur und unterstützt eine gleichmäßige Signalverarbeitung – auch bei kurzen Belichtungszeiten.
Die G Pro – Serie ist für den Einsatz in komplexen Messsystemen ausgelegt und lässt sich mit Software, Beleuchtung, Optik und Triggertechnik kombinieren.

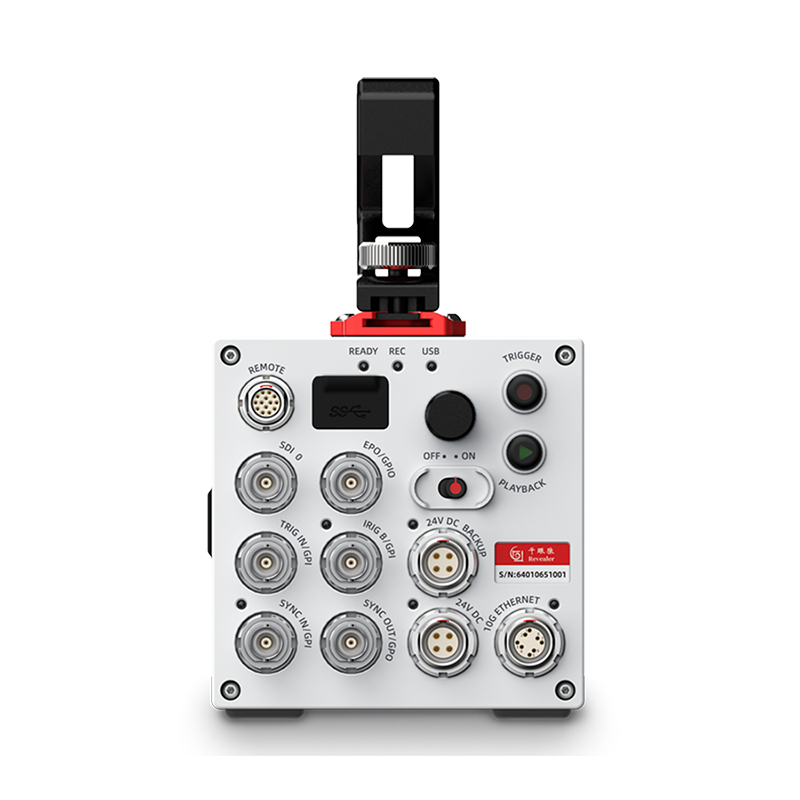

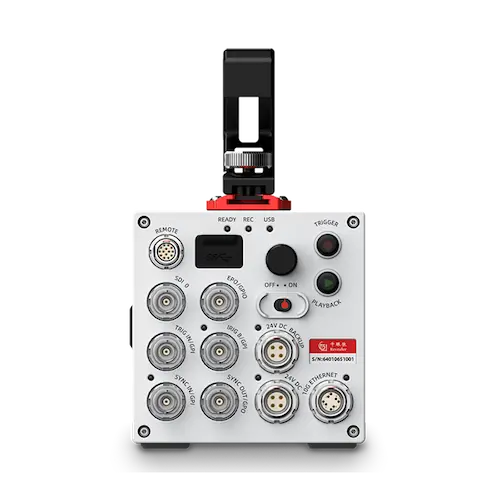

Schnittstellen und Datenraten ermöglichen eine Integration in industrielle und wissenschaftliche Umgebungen.
Global Shutter
Simultane Belichtung aller Pixel für exakte zeitliche Zuordnung.
Light-Pipe Technologie
Optimierte Lichtführung innerhalb der Pixelstruktur zur Verbesserung der Signalqualität.
Hohe Pixeldichte
Bis zu 21 MP für detailreiche Highspeed-Aufnahmen.
Typische Anwendungen der G Pro – Serie
Optische Messtechnik
Analyse hochdynamischer Prozesse mit hoher räumlicher Auflösung.
Industrie und Entwicklung
Untersuchung schneller Bewegungsabläufe in Produktion und F&E.
Ballistik und Sicherheitsforschung
Erfassung extrem schneller Ereignisse mit hoher zeitlicher Präzision.
Test und Validierung
Analyse von Prototypen und Komponenten unter realen Bedingungen.
Service und Unterstützung für Ihre Highspeed Kamera
Neben der Systemauswahl unterstützen wir Sie bei Integration, Inbetriebnahme und Betrieb Ihrer Highspeed Kamera. Dazu gehören Mietsysteme, Schulungen sowie sowie Wartung und Reparatur..
G Pro – Serie Highspeed Kamera anfragen
Sie möchten prüfen, welches Modell für Ihre Anwendung geeignet ist
oder benötigen ein konkretes Angebot?
Wir unterstützen Sie bei Auswahl und Einsatz Ihrer Highspeed Kamera.
