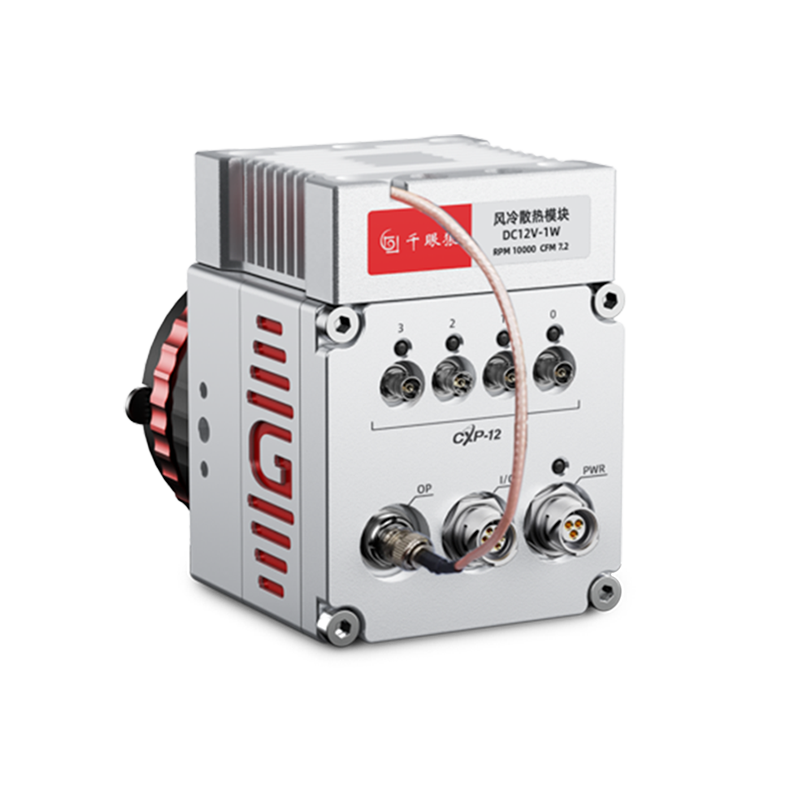

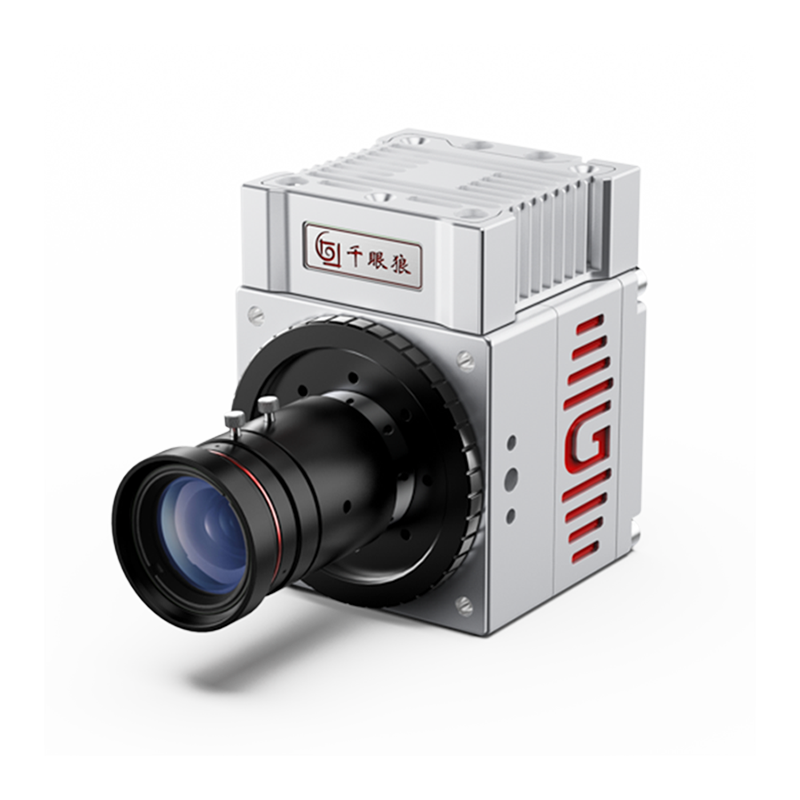

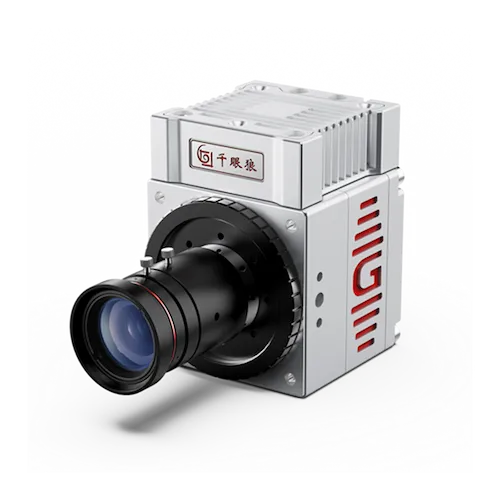

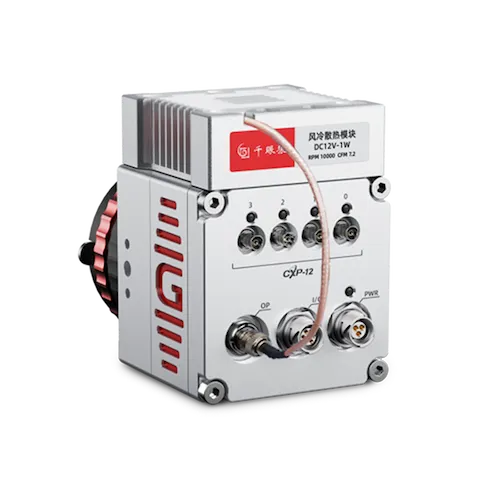

GR-Serie – Echtzeitfähige Highspeed Kameras
Highspeed Kameras für kontinuierliche Bildübertragung und Langzeitaufnahmen mit CXP12-Schnittstelle und hoher Datenrate.
Echtzeit-Datenübertragung
CXP12-Schnittstelle für kontinuierliche Übertragung mit bis zu 4 GB/s.
Langzeitaufnahmen
Geeignet für kontinuierliche Highspeed-Aufzeichnung ohne Speicherbegrenzung in der Kamera.
Stabile Systemintegration
Ausgelegt für industrielle Anwendungen und dauerhaften Betrieb.
Die GR-Serie umfasst Highspeed Kameras für Anwendungen, bei denen kontinuierliche Bildübertragung und Langzeitaufnahmen erforderlich sind.
Typische GR Highspeed Kamera Anwendungen finden sich in industriellen Prozessen, Monitoring-Systemen und wissenschaftlichen Untersuchungen, bei denen große Datenmengen in Echtzeit verarbeitet werden müssen.
Die Kameras der GR Serie basieren auf einem CMOS Sensor mit Global Shutter und sind für die kontinuierliche Datenübertragung ausgelegt.
Durch die CXP12-Schnittstelle werden Bilddaten in Echtzeit an externe Systeme übertragen. Dadurch eignet sich die GR Serie besonders für Anwendungen, bei denen große Datenmengen über längere Zeiträume erfasst und verarbeitet werden müssen.
Modelle der Highspeed Kamera GR – Serie
Die Serie umfasst mehrere Modellvarianten mit unterschiedlichen Auflösungen und Bildraten.
GR 220
1920 × 1088 bei 2.200 fps
Für Anwendungen mit hoher Bildrate und kontinuierlicher Datenübertragung.
GR 210
1920 × 1088 bei 1.000 fps
Für stabile Echtzeit-Analyse bei moderaten Bildraten.
GR 120
1024 × 1024 bei 2.000 fps
Für kompakte Anwendungen mit hoher Geschwindigkeit.
GR 2100
5120 × 1024 bei 36 fps
Für Anwendungen mit hoher Auflösung und kontinuierlicher Datenübertragung bei moderater Bildrate.
Technische Daten der GR – Serie
Spezifikationen
Konnektivität und Speicher
Eigenschaften
| | GR220M | GR210M | GR120M | GR110M |
|---|---|---|---|---|
| Sensor | CMOS | CMOS | CMOS | CMOS |
| Auflösung bei Bildrate | 1920 x 1088 bei 2.200 fps | 1920 × 1088 @ 1.000 fps | 1024 × 1024 @ 2.000 fps | 1024 × 1024 @ 1.000 fps |
| Shutter | Global shutter | Global shutter | Global shutter | Global shutter |
| Min. Belichtungszeit | 1 μs | 1 μs | 1 μs | 1 μs |
| AE | | | |
| | GR220M | GR210M | GR120M | GR110M |
|---|---|---|---|---|
| Kamerasteuerung | CXP12×4 | CXP12×2 | CXP12×2 | CXP12×1 |
| Bandbreite | > 4 GB/s | > 2 GB/s | > 2 GB/s | > 1 GB/s |
| Industriesteuerung (optional) | 7 - 30 TB | 7 - 30 TB | 7 - 30 TB | 7 - 30 TB |
| Speicherbox (optional) | 2 TB | 2 TB | 2 TB | 2 TB |
| | GR220M | GR210M | GR120M | GR110M |
|---|---|---|---|---|
| Objektivanschluss | C Mount, F Mount | C Mount, F Mount | C Mount, F Mount | C Mount, F Mount |
| Abmessungen (BxHxT) | 65 x 65 x 61 mm | 65 x 65 x 61 mm | 65 x 65 x 61 mm | 65 x 65 x 61 mm |
| Gewicht | 500 g | 500 g | 500 g | 500 g |
| Befestigungen | unten und seite je 2x 1/4 Zoll | unten und seite je 2x 1/4 Zoll | unten und seite je 2x 1/4 Zoll | unten und seite je 2x 1/4 Zoll |
| Kühlung | Lüfter | Lüfter | Lüfter | Lüfter |
| Stromversorgung | CXP Speisung | CXP Speisung | CXP Speisung | CXP Speisung |
| Stromverbrauch | 16 W | 16 W | 16 W | 16 W |
| Betriebstemperatur | 0 bis +40 °C | 0 bis +40 °C | 0 bis +40 °C | 0 bis +40 °C |
| Luftfeuchtigkeit | 0 bis 95 % | 0 bis 95 % | 0 bis 95 % | 0 bis 95 % |
| Schutzklasse | IP64 | IP64 | IP64 | IP64 |

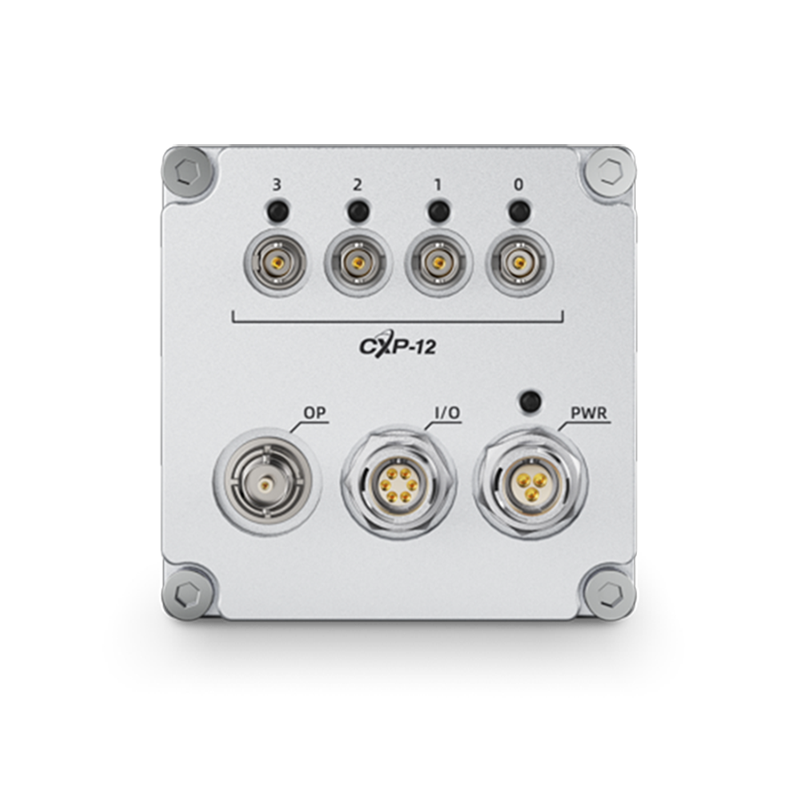

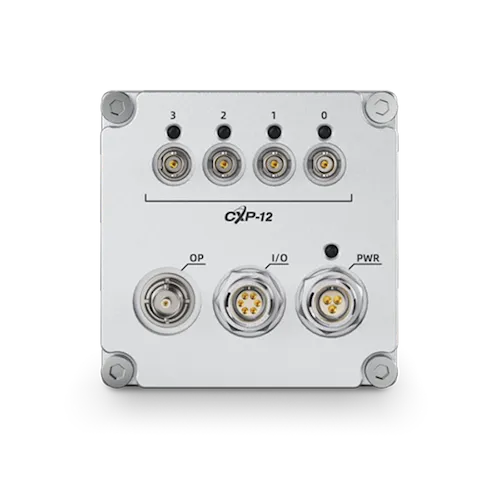

Schnittstelle & Datenübertragung
Die GR – Serie nutzt die CXP12-Schnittstelle zur Übertragung von Bilddaten in Echtzeit.
Mit Datenraten von bis zu 4 GB/s können auch große Datenmengen kontinuierlich an externe Speichersysteme übertragen werden.
Dadurch eignet sich die Serie für Anwendungen, bei denen lange Aufnahmezeiten und sofortige Datenverarbeitung erforderlich sind.
Die GR Highspeed Kameras sind für den Einsatz in industriellen und wissenschaftlichen Systemen ausgelegt und lassen sich in bestehende Mess- und Steuerungsumgebungen integrieren.
In Kombination mit externen Speichersystemen und Auswertesoftware ermöglichen sie eine kontinuierliche Analyse von Prozessen.
Echtzeitübertragung
CXP12-Schnittstelle für kontinuierliche Bildübertragung mit hoher Datenrate.
Global Shutter
Simultane Belichtung aller Pixel ohne Bewegungsverzerrung.
Langzeitaufnahmen
Kontinuierliche Highspeed-Aufzeichnung durch externe Datenspeicherung.
Typische Anwendungen der GR – Serie
Industrielles Monitoring
Kontinuierliche Überwachung von Produktionsprozessen.
Langzeit-Highspeedanalyse
Aufzeichnung schneller Prozesse über längere Zeiträume.
Forschung & Entwicklung
Analyse dynamischer Prozesse mit kontinuierlicher Datenerfassung.
Prozessoptimierung
Erkennung von Fehlern und Optimierung von Abläufen in Echtzeit.
Service und Unterstützung für Ihre Highspeed Kamera
Neben der Systemauswahl unterstützen wir Sie bei Integration, Inbetriebnahme und Betrieb Ihrer Highspeed Kamera. Dazu gehören Mietsysteme, Schulungen sowie sowie Wartung und Reparatur..
GR – Serie Highspeed Kamera anfragen
Sie möchten prüfen, welches Modell für Ihre Anwendung geeignet ist
oder benötigen ein konkretes Angebot?
Wir unterstützen Sie bei Auswahl und Einsatz Ihrer Highspeed Kamera.
